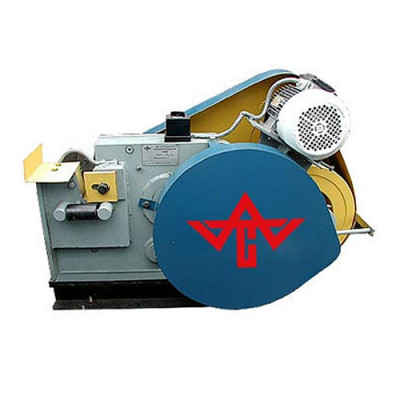

Станок СМЖ 172 для рубки арматуры

Станки для рубки арматуры используются на стройках, предприятиях, занимающихся производством конструкций полносборных зданий, специальных арматурных производствах, заводах ЖБИ и в других, где применяется металлическая проволока. Они просты в обращении, но обладают большой мощностью и многофункциональностью.

Станок имеет несколько модификаций:

• 172 БА;
• 172 БН;
• 172 НА-40

Станки СМЖ 172 способен резать круглую, квадратную и полосовую сталь с пределом прочности 470 МПА.

Компания ООО «Вега-Пром» предлагает станки для рубки арматуры по самым привлекательным ценам. Являясь официальным дилером, мы осуществляем продажу без лишних наценок. Все оборудование поставляется производителями с необходимыми гарантиями.

Особые характеристики

• для работы со станком достаточно одного оператора;
• резка осуществляется за счет перемещения движущегося ножа к неподвижному;
• при помощи кулисного механизма вращательные движения вала двигателя приводят в действие рабочий орган;
• станок способен работать в режиме одиночного или непрерывного реза – зависит от его модификации (станок СЖМ 172БА, БН, НА-40);
• станок выполнен в компактном прочном корпусе и имеет небольшой вес;
• ножи имеют большой запас прочности и долговечны;
• основными узлами станка являются кулисный механизм, станина, привод и двигатель, оснащенный электроаппаратурой.

Основными узлами станка для резки арматурной стали СМЖ–172, являются: станина в сборе, кулисный механизм, механизм привода и электродвигатель. Конструктивные особенности СМЖ–172 позволяют производить разборку и регулировку механизма, не прибегая к специализированным стендам, а прямо на рабочем месте. Допускается хранение СМЖ–172 и консервация, при этом должна использоваться специальная смазка, указанная в технической документации данного оборудования.

Для резки арматурной стали класса А–III и диаметром превышающим 27 мм, но не более 32 мм, применяются станки серии СМЖ–172 НА–40. Данные модификации станка снабжены специальным электромагнитным устройством, обеспечивающим возможность работы в режиме одиночного включения подвижного ножа при непрерывном ходе работы. Этой операцией может управлять один механик, обслуживающий данное оборудование.

Принцип работы СМЖ–172 основан на разделении металла давлением между подвижным и неподвижным ножами при качательном движении ножевой балки (ползуна). Станина ножниц сварная и представляет два одинаковых листа, сваренных между собой при помощи проставок. На станине крепятся все сборочные единицы ножниц, кроме электрощитка, и смонтированы направляющие ползуна.

Ползун представляет собой балку из цельного листового проката, имеющую выборку, в которую вставляется подвижный нож. Зазор между подвижными и неподвижными ножами в пределах от 0,5 до 1 мм. Регулируется за счет глубины посадки ножа в выборке станины при помощи регулировочных шайб или прокладок. Коленчатый вал кривошипного механизма смонтирован в буксах, закрепленных на станине ножниц, а приводной вал – шестерня – на подшипниках качения, установленных в расточке станины.

Электродвигатель привода станка СМЖ–172 закреплен на подмоторной плите с возможностью перемещения ее в пазах станины для регулировки натяжных ремней. Ножницы серии СМЖ–172 БА, СМЖ–172 БН и СМЖ–172. А работают в режиме непрерывного хода ножа. А ножницы серии СМЖ–172 НА–40 в режиме одиночного хода ножа. Смазка обеспечивается шприцем через специальные масленки, расположенные в станине станка, а так же ручной закладкой.
