Илососы средней вместимости ДКТ-310
Илососные машины предназначены для эксплуатации на предприятиях, обслуживающих городские ливневые канализационные сети и используются для очистки колодцев ливневой канализации, отстойников от слежавшегося осадка.
Машины могут использоваться для забора, транспортировки и выгрузки жидких неагрессивных и невзрывоопасных отходов.
Наименование машины | Модель шасси | Характеристика оборудования | ||||
Емкость цистерны для ила, м3 | Емкость цистерны для воды, м3 | Q вакуумного насоса, м3/ч | Глубина очищаемого колодца, м | Мин. температура эксплуатации, °С | ||
ДКТ-305 | МАЗ-457041 | 3,0 | 1,5 | 600 | 6 | -5(-20)* |
ДКТ-310 | КамАЗ-53215 | 6,0-8,0 | 1,0-2,0 | 1500 | 6 | -5(-20)* |
ДКТ-325 | КамАЗ -6540 | 10,4 | 2,5 | 2000; 3200 | 6 | - 10 |
К илососам средней вместимости относятся машины с цистерной объемом до 8 м3.
На машине ДКТ-310 илососное оборудование фирмы «Jurop» (Италия) смонтировано на шасси КамАЗ-65115. По желанию Заказчика машины Vac-Jet фирмы «Jurop» (Италия) могут поставляться на шасси MAN, Volvo, Scania, Mercedes-Benz, Iveco.
Илосос изготавливается в различных вариантах исполнения: с открытым оборудованием и всесезонный вариант с размещением оборудования в отапливаемом фургоне с термозащитными стенками, что позволяет эксплуатировать машину в холодный период года при отрицательных температурах до -25°С.
Илосос ДКТ-310 имеет самосвальный механизм разгрузки, оснащен оборудованием для размыва плотных отложений.
Гидроцилиндры подъема цистерны размещаются снизу цистерны.
Размывочное оборудование состоит из трехплунжерного водяного насоса производительностью от 3 до 6 м3/ч, гидропривода, барабана с размывочным рукавом, элементов управления. Давление воды размывочного оборудования до 10 МПа. Длина шланга от 20 до 50 м.
Цистерны могут комплектоваться форсунками с системой подвода воды для смыва отложений при разгрузке.

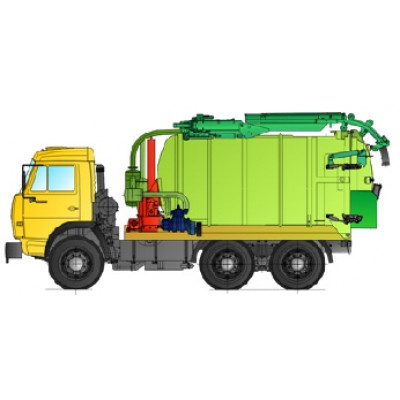

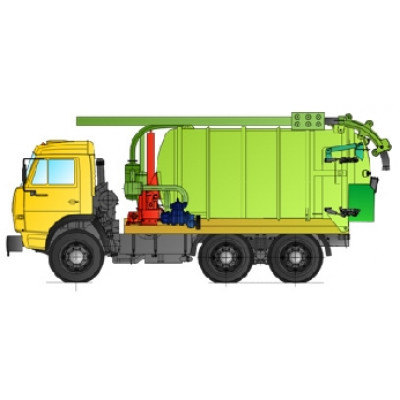

Машины имеют различную конструкцию укладки всасывающего рукава: на поворотном манипуляторе с механизмом выдвижения стрелы (Рис1); в кассете, расположенной на цистерне; на вертикальном барабане между кабиной и цистерной, на горизонтальном барабане, закрепленном на цистерне.
Поворотный манипулятор позволяет охватить рабочую зону вокруг илососа на угол до 300 градусов.
В основном использован гофрированный всасывающий рукав с проходным сечением 100 мм. По желанию Заказчика машина может комплектоваться рукавами большего диаметра.
По желанию Заказчика на машине может быть установлен вакуумный насос с воздушной, водяной, либо системой охлаждения с антифризом, которая работает по замкнутому циклу и обеспечивает возможность работы при отрицательных температурах.
На всех машинах установлена система защиты вакуумного насоса от попадания в него из цистерны загрязнений вместе с воздухом.
При работе вакуумного насоса весь воздух из цистерны проходит через фильтр, а при заполнении цистерны илом срабатывает шаровой поплавковый клапан (стальной полый шар всплывает и перекрывает выходное отверстие цистерны в верхнем патрубке).
Для контроля за уровнем заполнения цистерны на задней крышке цистерны установлен указатель, который соединен с шаром внутри цистерны.
Технические характеристики:
Базовое шасси илососа |
КамАЗ-65115 |
Производительность вакуумного насоса, м3 |
до 1500 |
Максимальная глубина всасывания иловых отложений , м |
6,0 |
Наибольшее разрежение создаваемое вакуумным насосом в цистерне, МПа |
0,09 |
Производительность водяного насоса размывочного оборудования , м3/ч |
3,0-6,0 |
Давление воды на размывочном пистолете, МПа |
до 10,0 |
